变频器维修主回路如图3所示。在日常维护中，技术人员可凭借数字式万用表可简单判断主回路的整流桥、IGBT、IPM器件等是否损坏。为了人身安全，必须确保变频器断电，等待3～5分钟后，拆除变频器三相交流输入端子（R/L1、S/L2、T/L3）和变频器三相交流输出端子（U/T1、V/T2、W/T3）后方可操作。

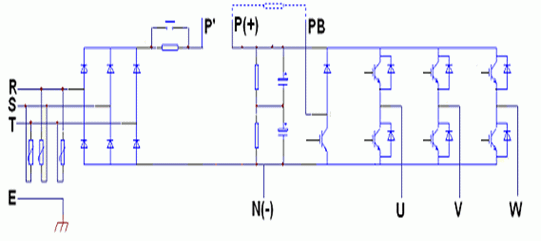

图 3 变频器主回路图

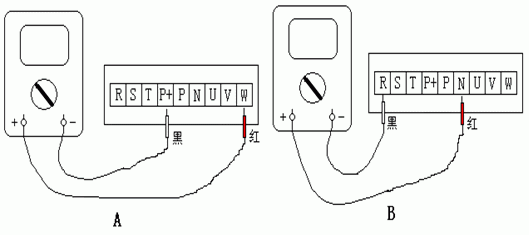

图4 主回路测量示意图
4．1主回路检查步骤
以下是变频器主回路静态判断，实际判断以带电机测试为准，但可为现场简易判断提供参考。
首先把数字万用表打到“二级管”档，然后通过数字万用表的红色表笔和黑色表笔按以下步骤检测变频器主回路：
（1）数字万用表黑色表笔接触直流母线的正极（P+），红色表笔依次接触变频器输出端子（U/T1、V/T2、W/T3），记录万用表上的显示值；然后再把红色表笔接触（N），黑色表笔依次接触（U/T1、V/T2、W/T3），记录万用表的显示值；六次显示值如果基本平衡，则表明变频器IGBT逆变模块无问题，
反之相应位置的IGBT逆变模块损坏。检查现象是：无输出或报“OCU1”故障。如图3中（A）所示。
（2）数字万用表黑色表笔接触直流母线的正极P(+)，红色表笔依次接触变频器输入端子（R/L1、S/L2、T/L3），记录万用表上的显示值；然后再用数字万用表红色表笔接触（N），黑色表笔依次接触变频器输入端子（R/L1、S/L2、T/L3），记录万用表的显示值；六次显示值如果基本平衡，则表明变频器二极管整流或软启电阻无问题。
反之相应位置的整流模块或软启电阻损坏，检查现象是：无显示或报欠压故障，如图4中（B）所示。
